高可靠性、高性能、低運行成本
服務全球40多年
獲得多項先進技術
完善的現場制氣解決方案
制氮機不等勢均壓流程節能技術
查看詳情節能高達10%~30%
40年專注于產品的研發與應用,擁有多項先進工藝技術,優質吸附劑的選用,高性能程控閥門研發與應用,同比其他制氮機節能高達10%~30%。
二十年使用時間
整機設計使用時間長達20年。
壓力容器、程控閥門、管道、過濾器等主要元器件20年質量保障。
嚴苛的應用工況設計
下列工況下,制氮設備滿負荷穩定連續運行。
環境溫度:-20℃~+50℃
環境濕度:≤95%
大 氣 壓:80kPa~106kPa
注:不在以上工況范圍內可特殊設計
安裝維修方便
緊湊合理的現代工業設計,優化造型,精細工藝,相比其他制氮設備具有可靠性高、使用周期長,設備安裝占地面積小,安裝和維護方便。
為您提供優質的解決方案
我們憑借久經考驗的技術能力和對各行業應用工藝的洞察力,為您提供定制化的制氮設備設計、安裝、應用方案,且提供設備運行期間的售后服務,快速地解決用戶難題,確保制氮設備長期、穩定、可靠的運行。
分體式制氮設備(又名:PSA制氮機) |
撬裝式制氮設備(又名:撬裝式制氮機) |

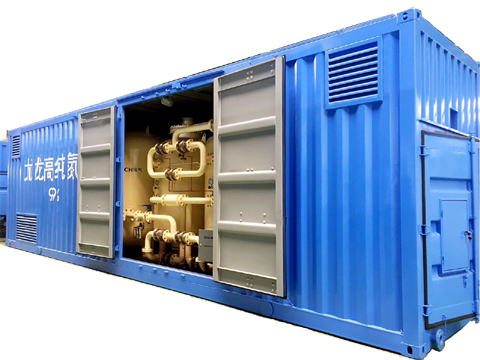

集裝箱式制氮設備(又名:集裝箱制氮機) |
箱體式制氮設備(又名:箱體式制氮機) |
知名制氮機分子篩廠家的選擇
優質分子篩帶來較高的設備性價比優勢
與國內外知名分子篩廠家合作近四十年, |
人機界面
人性化界面,智能化控制,一鍵式控制 |
選配知名品牌的元器件
微油吸附器的應用
瑞氣特別設計的壓縮空氣微油吸附器,利用PSA制氮專用活性炭吸附壓縮空氣中殘余的油分,防止可能出現的微量油滲透,為碳分子篩提供保護。
知名分子篩設備,節能顯著
與國內外知名分子篩廠家近四十年的合作經驗,可根據用戶工況選配較節能的產品,同時擁有部分較新產品在國內市場的特有采購權。
空氣儲罐的應用
提供氧氮分離單元所需的壓縮空氣,減少壓縮空氣凈化單元負載,減小系統壓力波動,減少氣流脈動,提高凈化性能,減少故障率,提高使用周期。
氮?dú)饩彌_罐的應用
均衡氧氮分離單元輸出的氮?dú)饧兌燃皦毫Γ峁┒尉鶆蚬に囁璧母呒兌鹊獨猓瑑?yōu)化吸附塔床層氮?dú)夥植迹_保氮?dú)饬髁俊⒓兌燃皦毫Ψ€(wěn)定。
以下內容不屬于設備常規功能,可另外單獨選擇。
設備故障、停電時備用氮?dú)庾詣?dòng)切換
當設備故障、停電不能供氣或設備產氮能力不足時,自動切換到備用氮?dú)庠矗蓚溆玫獨庠囱a(bǔ)充供氣。
遠離使用現場,可實時監控設備
可預留RS485(Modbus或Profibus通信協議)通信端口或工業以太網通信端口,方便用戶將制氮設備各種信號接入用戶DCS系統進行實時監控。 可直接提供工業用工控機、監控軟件、打印機等與制氮設備控制系統對接,進行實時監控。 可提供INTERNET智能物聯系統,進行智能分析及監控。
純度不合格氮?dú)庾詣?dòng)排空
設置有產品氮?dú)馊涌冢┓治鰞x采樣分析判斷產品氮?dú)饧兌仁欠窈细瘛<兌炔缓细駮r(shí),自動切換到不合格氣路排放氮?dú)猓患兌然謴?fù)到合格時,自動切回到合格氣路向用氣端輸送產品氮?dú)狻?/p>
負荷適應
用戶用氣量未達指標時,制氮設備產氣能力相對富裕,控制系統可根據實際工況自動調整吸附工藝,有效減少富氧氣體的排放量,從而減少制氮設備的耗氣量,達自適應節能運行。

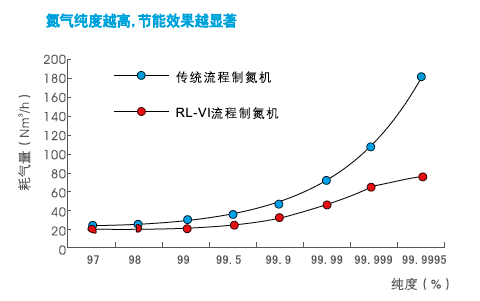

該流程對傳統工藝流程下均壓位置作了改進。提高了氮?dú)饣厥章屎吞挤肿雍Y利用率,減少了能耗,改變了利用變壓吸附不能制取高純氮?dú)?99.9995%N2)的歷史。
分子篩松動自動補償,使分子篩始終處于壓緊狀態,有效延長分子篩時間,確保設備長時間的可靠運行。
靈敏的控制性能以及優化的設計,確保了百萬次的使用周期,是工業自動控制的理想設備。 1、ZSGP系列管道式氣動閥是自動化控制系統的主要管道元件之一。適用于水、蒸汽以及弱腐蝕性氣、液體等多種介質。 2、瑞氣管道式氣動閥,由于其密封結構與控制系統很好地融為一體,從而保證了靈敏的控制性能。而且其使用、安裝、維修方便,研發30年來贏得了各界極度贊譽。

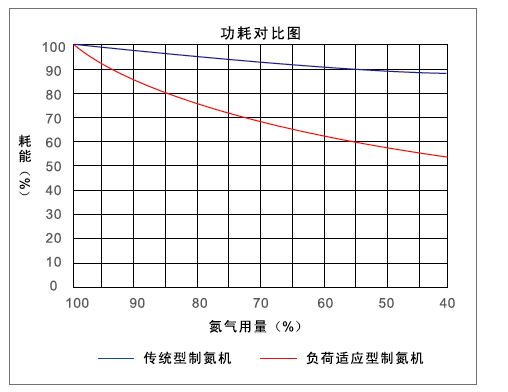

先進的負荷適應功能對變工況運行實現進一步節能,針對用戶用氣不穩定工況,根據分子篩的特性,在保證氮?dú)庑阅芊€(wěn)定的情況下,有效減少單位時間內富氧氣體排放次數,減少原料空氣的消耗,減少生產成本,以達到負荷自動適應的節能作用。

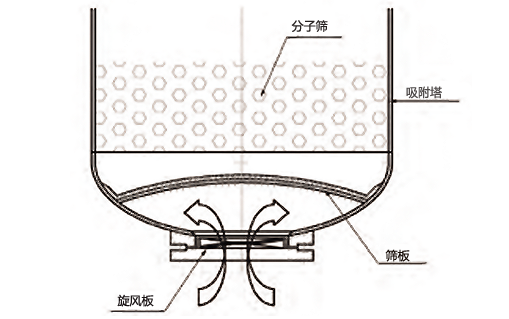

進一步強化分子篩的利用率,提高設備性能 獨特的吸附塔結構設計,有效改變了內部氣流的速度和方向,減少了塔內死空間的出現,進一步提高分子篩的利用率;同時避免高壓氣流對分子篩的沖擊,減少分子篩的粉化,有利于延長分子篩的使用周期,提高分子篩的吸附性能,減少能耗。
氮?dú)饧兌取毫Α⒘髁吭诰€監測
人機控制系統
不合格氮?dú)饴暪鈭?bào)警、長時報警自動停機
易損件更換自動提醒
分子篩自動壓緊
氣動閥門切換由可編程序控制器自動控制
冷干機、過濾器自動排污
不合格氮?dú)庾詣?dòng)放空
負荷適應
預留RS485(Modbus或Profibus通信協議)通信端口或工業以太網通信端口
多儲罐充氣自動切換,全自動開停機
設備故障、停電或供氣不足時,備用氮?dú)庾詣?dòng)補充、自動切換
污氮、富氧回收
一機產兩種以上不同純度氮?dú)馕焦に囎赃m應
工控機、打印機、智能物聯系統。
氮?dú)饬髁浚?/strong>5~30000 Nm3/h
氮?dú)饧兌龋?/strong> 95%~99.9999%
常壓露點: ≤-45℃(其他露點請咨詢)
氮?dú)鈮毫Γ?nbsp;0.05~0.8Mpa(其他壓力值請咨詢)
變壓吸附(Pressure Swing Adsorption,簡稱PSA)是一種先進的氣體分離技術,在現場供氣方面具有不可替代的地位。吸附劑(稱為碳分子篩)是PSA制氮設備的核心部分,利用氣體介質中不同組份在吸附劑上的吸附容量的不同,吸附劑在壓力升高時進行選擇性吸附,在壓力減少時得到脫附再生,如此交替循環連續不斷地制取產品氮?dú)狻?/p>
在吸附平衡情況下,吸附同一氣體時,氣體壓力越高,則吸附劑的吸附量越大。反之,壓力越低,則吸附量越小。如下圖所示:
如上所述,在空氣壓力升高時,碳分子篩將大量吸附氧氣、二氧化碳和水分。當壓力降到常壓時,碳分子篩對氧氣、二氧化碳和水分的吸附量較小。
制氮系統主要由壓縮空氣空氣凈化單元、壓縮空氣緩沖單元、氧氮分離單元、氮?dú)饩彌_單元、控制單元組成。

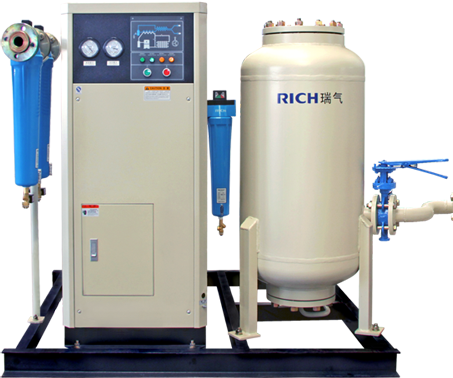

壓縮空氣凈化單元 主要由過濾器組、干燥機、除油器等組成。 |
|
壓縮空氣緩沖單元 主要由空氣儲罐(含附件)組成。其作用是為氧氮分離單元提供氮?dú)庵迫」に囁璧膲嚎s空氣。減小系統壓力波動,減少氣流脈動,以便壓縮空氣凈化單元除去塵埃、水及油份,減少水及油份對氧氮分離單元內碳分子篩的影響,減少塵埃顆粒對設備性能的影響,減少設備的故障率。 |
|
氧氮分離單元 氧氮分離單元為制氮設備核心單元,主要由裝有專用碳分子篩的吸附塔、氣動閥、壓緊氣缸、消聲器等組成。根據在不同壓力下,碳分子篩對壓縮空氣中氧氣吸附量的差異,吸附塔升壓碳分子篩吸氧產氮,降壓碳分子篩脫氧再生,兩塔交替工作,實現連續制取氮?dú)狻?/p> |
|
氮?dú)饩彌_單元 氮?dú)饩彌_單元主要由氮?dú)饩彌_罐、粉塵過濾器、減壓閥、流量計、不合格氮?dú)馀趴昭b置等組成。其作用是均衡氧氮分離單元輸出的氮?dú)饧兌龋彌_及儲存產品氮?dú)猓WC連續輸出的產品氮?dú)饬髁俊⒓兌燃皦毫Ψ€(wěn)定。氮?dú)廨敵龉苈飞显O(shè)置有純度不合格氮?dú)馀趴昭b置,有效防止純度不合格氮?dú)廨斎氲接脷恻c(diǎn)。 |
|

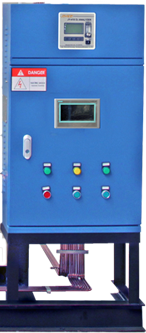

控制單元
|
